Flexible Leiter mit definiertem Aufbau
Litzen & Seile
Bündel-, konzentrische und kompakte Litzen sowie hochflexible Rundseile mit oder ohne Umflechtung. Der Aufbau richtet sich nach Flexibilität, Bauraum und mechanischer Beanspruchung.
Ihr Projekt anfragenBündellitzen
Weich geglühte Litzen mit gleichmäßiger Dehnung der Einzeldrähte und engen Toleranzen.
- Werkstoffe
- Cu-ETP1 und Cu-OF1
- Einzeldraht-Ø
- Ø 0,05–0,40 mm
- Oberflächen
- Blank, verzinnt, vernickelt oder versilbert
- Verseilrichtung
- S oder Z
- Zustand
- Weich geglüht
- Gleichmäßige Dehnung und enge Einzeldrahttoleranzen.

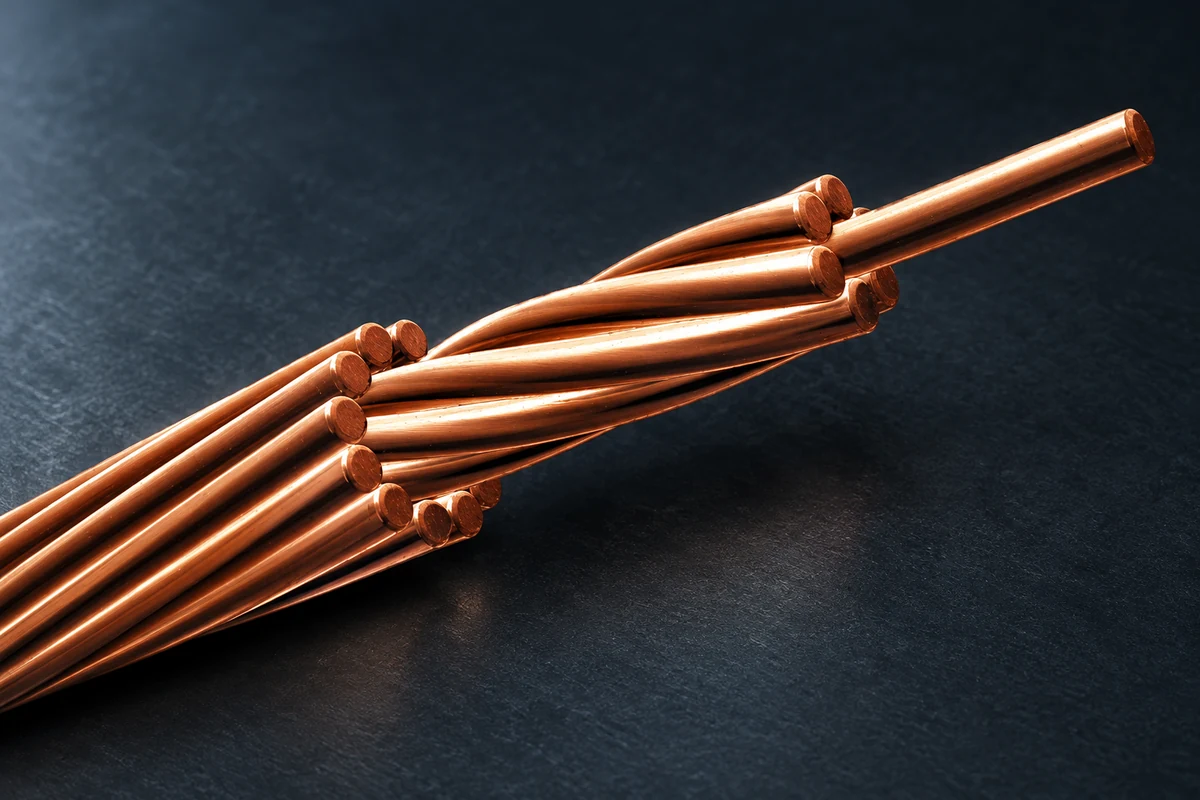

Konzentrische Litzen
Definierte Lagenkonstruktionen mit 7, 19 oder 37 Drähten.
- Werkstoffe
- Cu-ETP1, Cu-OF1 und Histral®-Legierungen
- Einzeldraht-Ø
- Ø 0,05–0,40 mm; weitere Durchmesser auf Anfrage
- Aufbau
- 7-, 19- oder 37-drähtig; Unilay oder True Concentric
- Oberflächen
- Blank, verzinnt, vernickelt oder versilbert
- Verseilrichtung / Zustand
- S oder Z / weich geglüht
- Gleichmäßige Dehnung der Einzeldrähte bei engen Toleranzen.

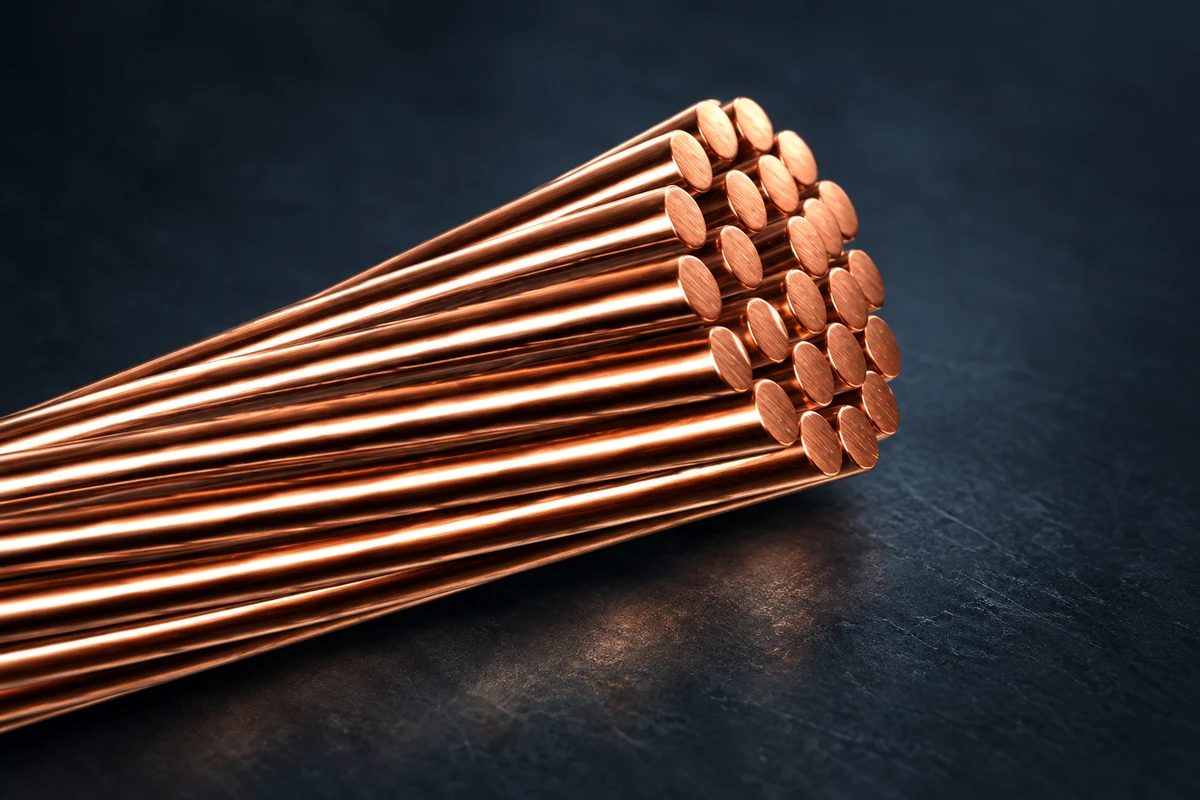

Semikonzentrische Litzen
Semikonzentrisch aufgebaute Leiter mit gleichmäßiger Einzeldrahtdehnung.
- Werkstoffe
- Cu-ETP1 und Cu-OF1
- Einzeldraht-Ø
- Ø 0,05–0,40 mm; weitere Durchmesser auf Anfrage
- Querschnitt
- 0,03–16 mm²
- Oberflächen
- Blank, verzinnt, vernickelt oder versilbert
- Verseilrichtung / Zustand
- S oder Z / weich geglüht
- Enge Toleranzen bei den Einzeldrähten.

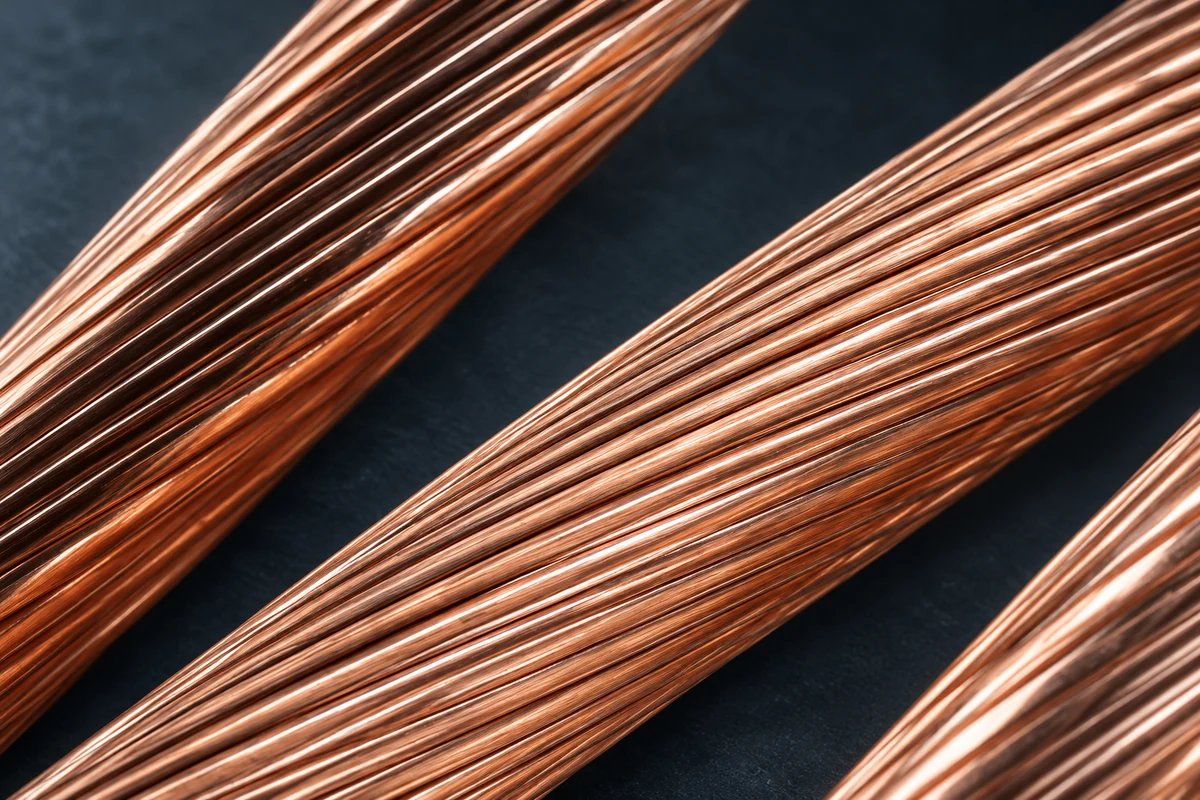

Smooth-Bunch
Kompakte, präzise runde Leiterkonstruktionen für eine effiziente Nutzung des Bauraums.
- Werkstoffe
- Cu-ETP1 und Cu-OF1
- Einzeldraht-Ø
- Ø 0,05–0,40 mm; weitere Durchmesser auf Anfrage
- Querschnitt
- 0,03–16 mm²
- Aufbaubeispiele
- 16-, 24- und 84-drähtig
- Oberflächen
- Blank, verzinnt, vernickelt oder versilbert
- Verseilrichtung / Zustand
- S oder Z / weich geglüht
- Einsparung von Gewicht und Bauraum.
- Kompakter Aufbau kann den Bedarf an Isolationswerkstoff verringern.

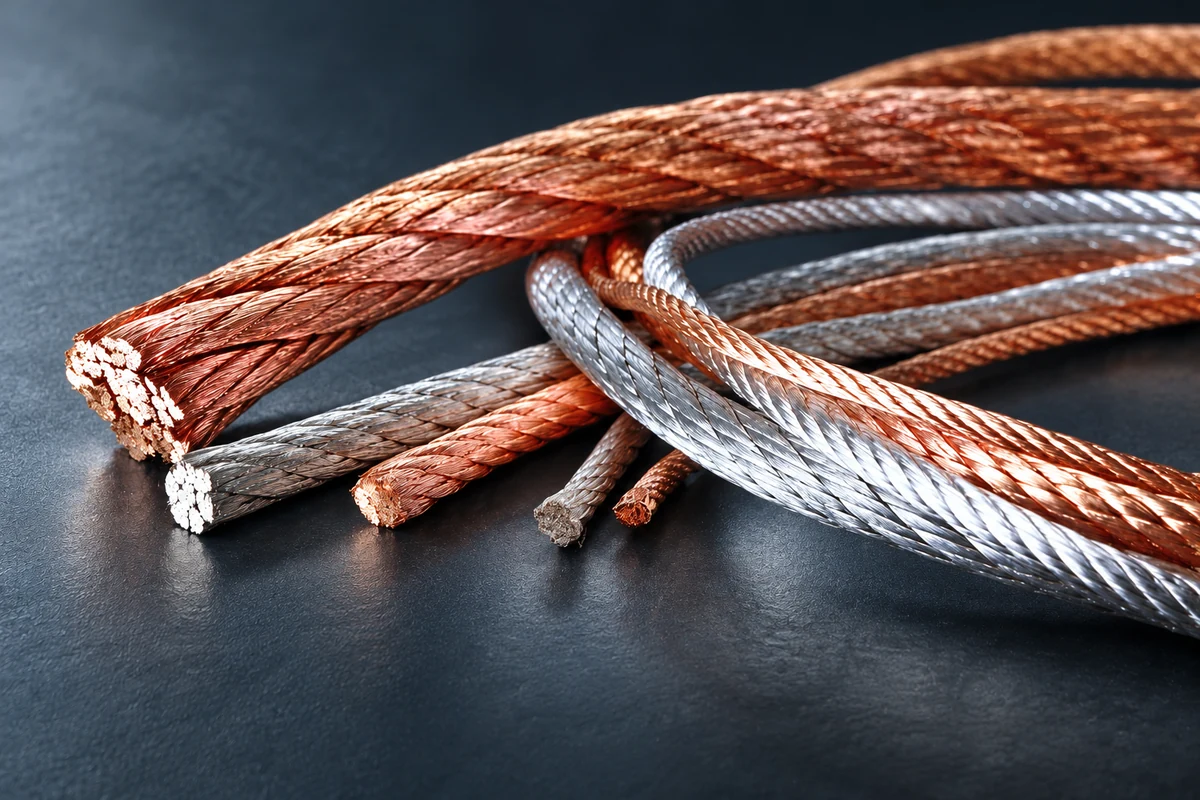

Rundseile
Hochflexible, runde Litzen und Seile für Massebänder, Verbinder, Niedervolt-Beleuchtung und Schweißtechnik.
- Werkstoffe
- Cu-ETP1 und Cu-OF1; Aluminium und Histral®-Legierungen auf Anfrage
- Einzeldraht-Ø
- Ø 0,05–0,40 mm; weitere Durchmesser auf Anfrage
- Querschnitt
- 0,02–150 mm²; größere Querschnitte auf Anfrage
- Aufbaubeispiele
- Zum Beispiel 7er-Aufbauten
- Oberflächen
- Blank, verzinnt, vernickelt oder versilbert
- Verseilrichtung
- S oder Z
- Zustand
- Hart oder weich geglüht
- Hohe Biegewechselfestigkeit für flexible Verbindungen.
- Gutes Schneidverhalten für die Komponentenherstellung.

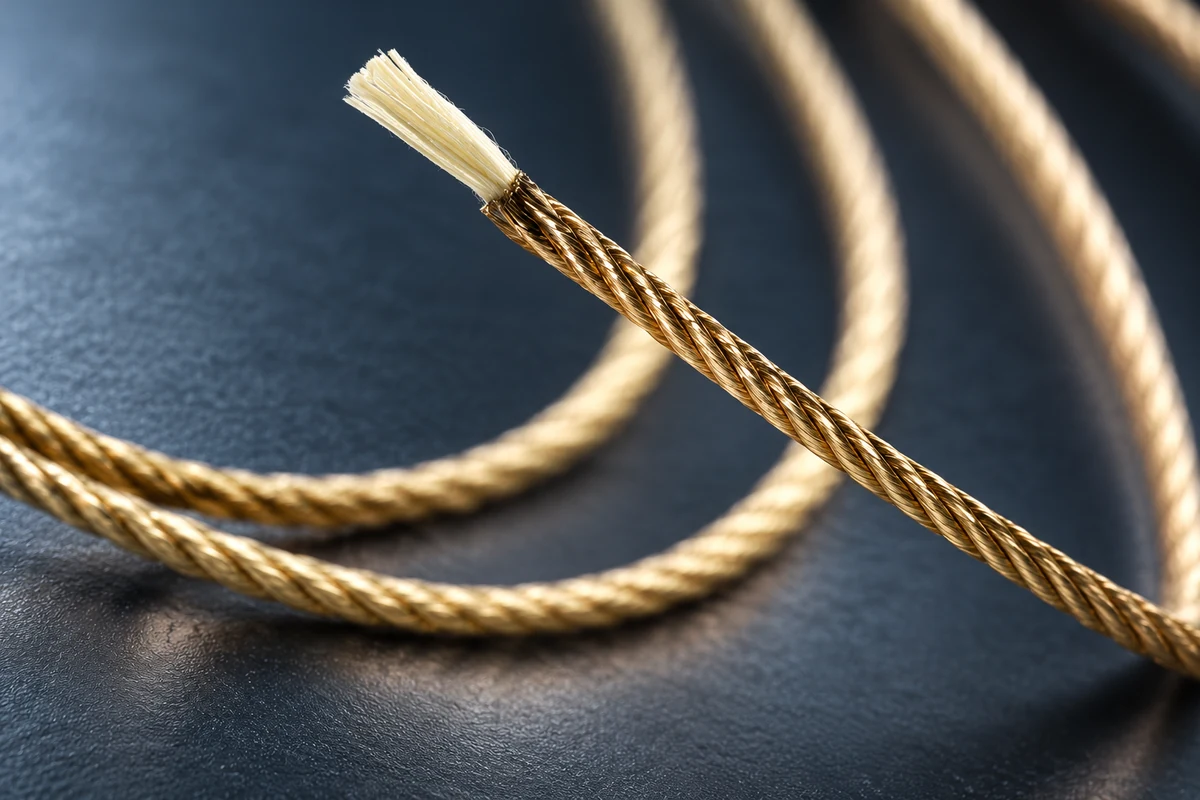

Seile mit Zugentlastung
Textilverstärkte Kupferrundseile als Trägerspannseile für Niedervolt-Beleuchtung, besonders im Wohn- und Ausstellungsbereich.
- Werkstoffe
- Cu-ETP1 und Cu-OF1
- Nennquerschnitte
- 2,5 / 4 / 6 mm²
- Oberflächen
- Blank, verzinnt, vernickelt, versilbert, vermessingt (Cementdraht) oder echt vergoldet
- Sonderausführungen
- Geflochtene Rundleiter, Flachleiter oder mit transparenter Isolierung
- Textilverstärkung für hohe Zugfestigkeit.
- Variable Oberflächen für eine ansprechende Optik.
| Nennquerschnitt (mm²) | Draht-Ø (mm) | Drahtanzahl ± 2 % | Außen-Ø (ca. mm) | Gewicht (ca. kg/km) | Zugfestigkeit (N) |
|---|---|---|---|---|---|
| 2,5 | 0,07 | 644 | 2,4 | 23 | 1.525 |
| 2,5 | 0,10 | 318 | 2,4 | 23 | 1.525 |
| 2,5 | 0,20 | 78 | 2,4 | 23 | 1.525 |
| 4 | 0,07 | 1.044 | 3 | 38 | 1.840 |
| 4 | 0,10 | 504 | 3 | 38 | 1.840 |
| 4 | 0,20 | 126 | 3 | 38 | 1.840 |
| 6 | 0,07 | 1.566 | 3,7 | 56 | 2.260 |
| 6 | 0,10 | 756 | 3,7 | 56 | 2.260 |
| 6 | 0,20 | 192 | 3,7 | 56 | 2.260 |
Tabelle seitlich bewegen

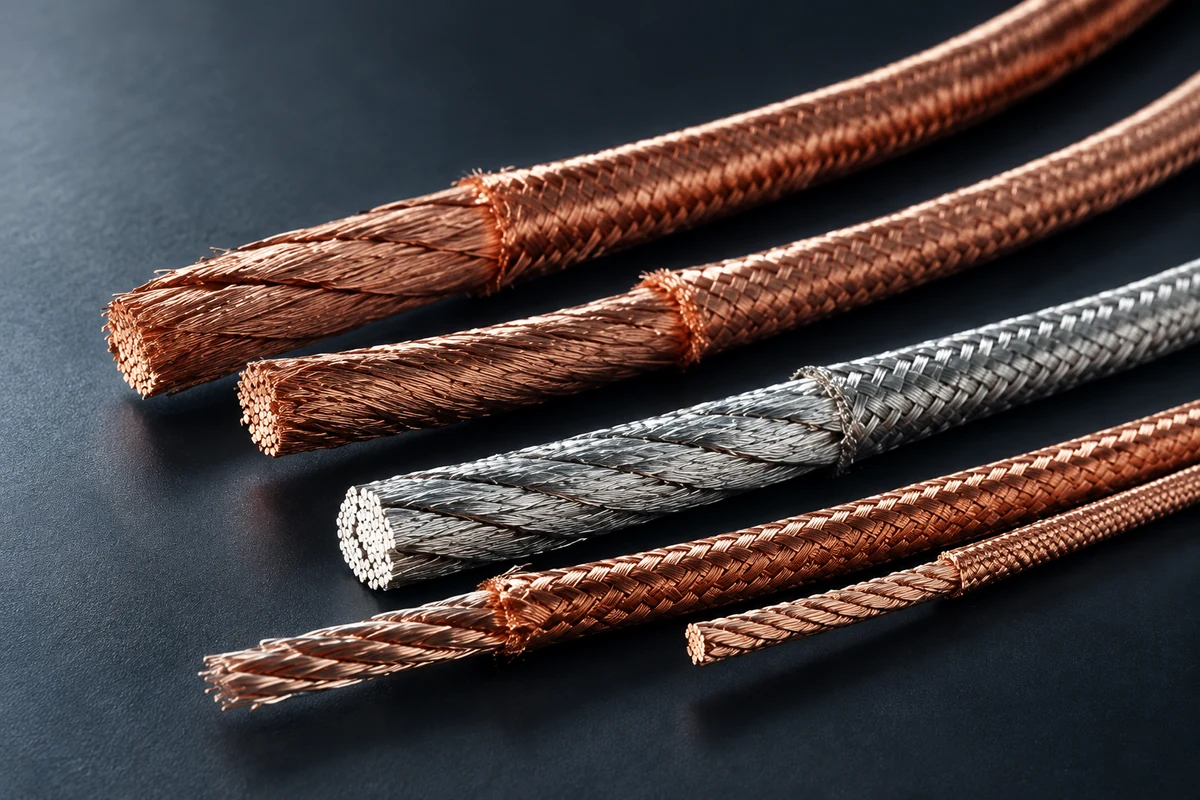

Umflochtene Rundseile / Klöppellitzen
Rundseile mit einer schwingungsdämpfenden Umflechtung für bewegte und mechanisch beanspruchte Verbindungen.
- Werkstoffe
- Cu-ETP1, Cu-OF1 und Histral®-Legierungen
- Einzeldraht-Ø
- Ø 0,05–0,10 mm; größere Durchmesser auf Anfrage
- Querschnitt
- 0,35–120 mm²; größere Querschnitte auf Anfrage
- Oberflächen
- Blank, verzinnt, vernickelt oder versilbert
- Zustand
- Hart oder weich geglüht
- Hohe Flexibilität und mechanische Belastbarkeit.
- Die Umflechtung verhindert ein Aufdrehen des Seils und dämpft Schwingungen.
Hochfrequenzlitzen
Mehrfachdraht-Litzen mit auf die Übertragung abgestimmten Oberflächen und Schlaglängen.
- Aufbau
- Litzen aus Mehrfachdrähten, auch mit wechselnden Schlaglängen
- Oberflächen
- Bei Bedarf hochleitfähig beschichtet oder sehr glatt kompaktiert
- Überwachung
- Durchmesser über die gesamte Lauflänge messbar; Echtzeitüberwachung mit Protokollierung
- Analyse
- FFT (Fast Fourier Transformation) in der Einzeldrahtfertigung
- Optimierung der Übertragungseigenschaften und des Wellenwiderstands.
Individuell abgestimmt
Die passende Ausführung für Ihr Projekt.
Werkstoff, Abmessungen und Oberfläche stimmen wir auf Ihre Anwendung ab. Sprechen Sie mit uns über weitere Varianten und Sonderlösungen.
