Von der Abschirmung bis zum Masseband
Geflechte
Runde, rechteckige und flache Geflechte aus Kupfer, Legierungen und je nach Ausführung Aluminium. Für flexible elektrische Verbindungen und Abschirmungen.
Ihr Projekt anfragenZopfgeflechte
Drallfreie Geflechte mit kompakter Schnittfläche und hoher Maßhaltigkeit.
- Werkstoffe
- Cu-ETP1, Cu-OF1 oder Histral®-Legierungen
- Einzeldraht-Ø
- Ø 0,05–0,10 mm; größere Durchmesser auf Anfrage
- Querschnitt
- 0,047–35 mm²; größere Querschnitte auf Anfrage
- Oberflächen
- Blank, verzinnt, vernickelt oder versilbert
- Zustand
- Hart oder weich geglüht
- Drallfreiheit und kompakter Querschnitt unterstützen die vollautomatische Weiterverarbeitung.
- Auslegung für eine hohe Lebensdauer.

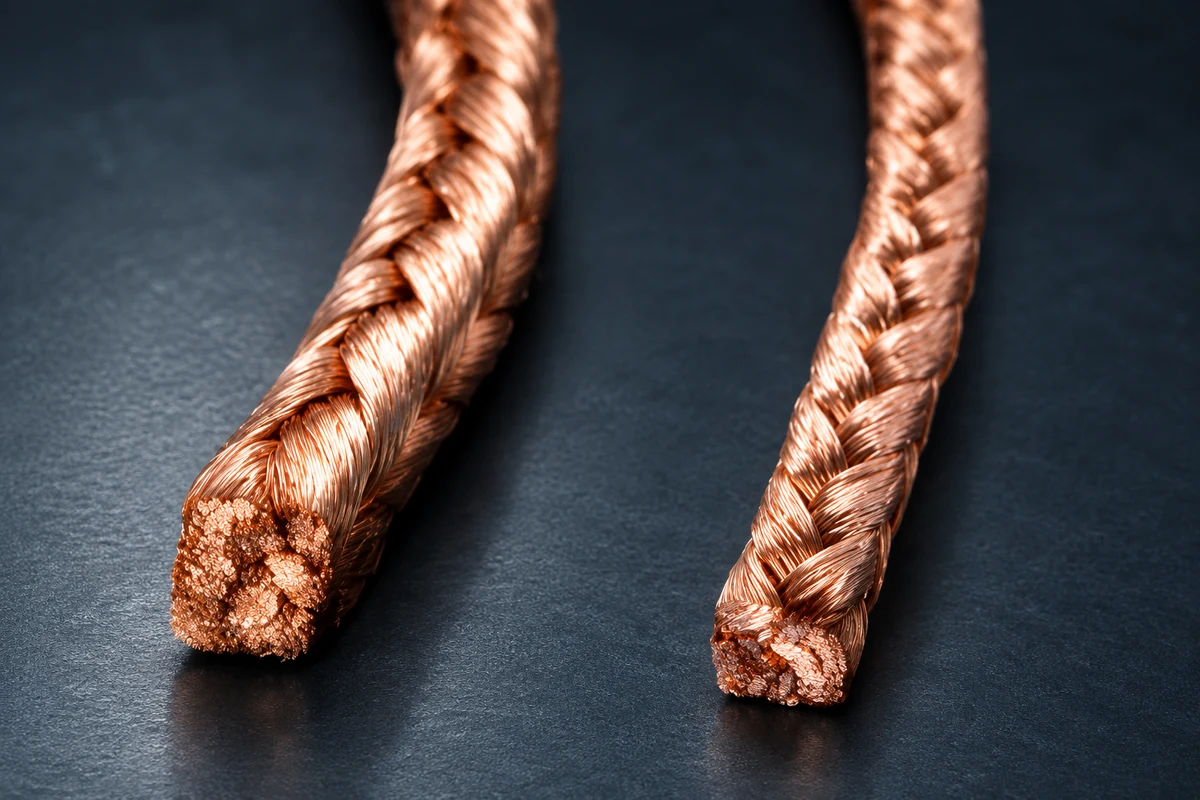

Vierkantgeflechte und Rechtecklitzen
Geformte Geflechte für platzsparende Konstruktionen und besondere Einbausituationen.
- Werkstoffe
- Cu-ETP1 und Cu-OF1; Histral®-Legierungen auf Anfrage
- Einzeldraht-Ø
- Ø 0,05–0,20 mm; größere Durchmesser auf Anfrage
- Querschnitt
- 0,5–50 mm²; größere Querschnitte auf Anfrage
- Oberflächen
- Blank, verzinnt oder versilbert
- Große Formenvielfalt und platzsparender Einbau.
- Besondere Geometrien können den Halt in Kunststoffprofilen verbessern.

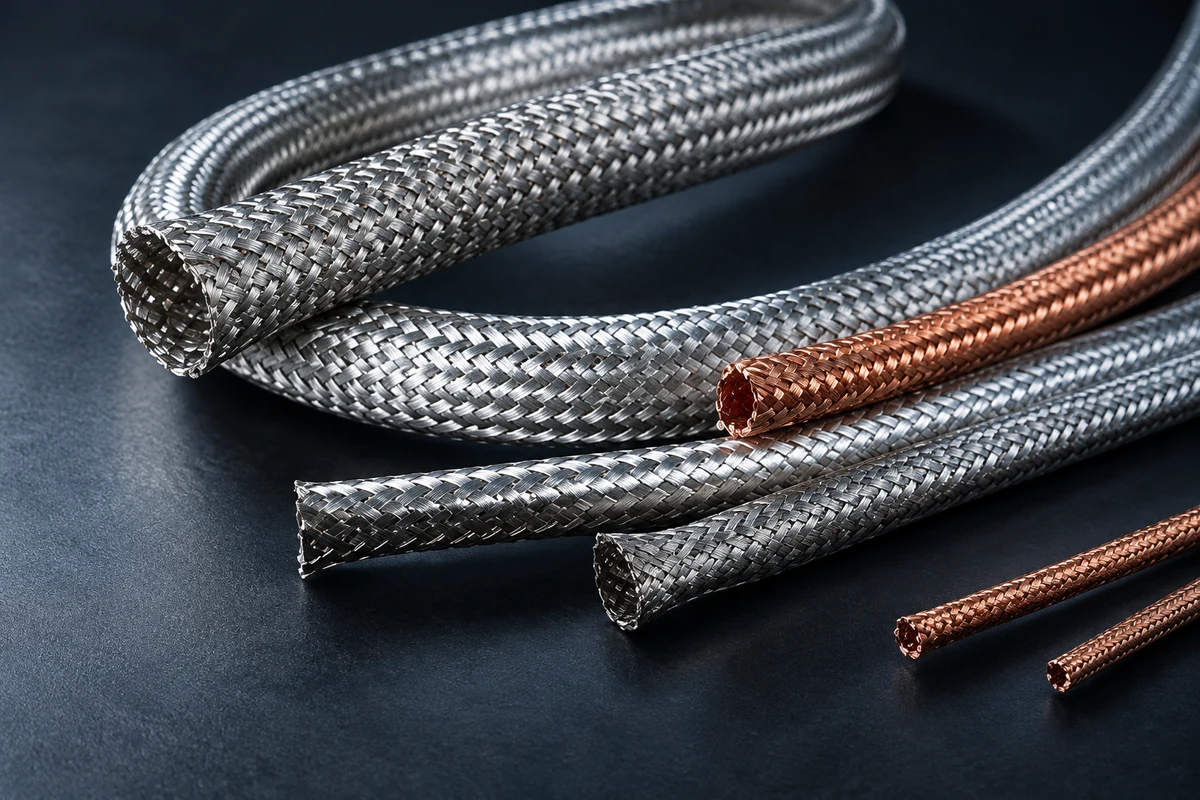

Abschirmgeflechte
Aufweitbare Geflechtschläuche zur elektrischen Abschirmung.
- Werkstoffe
- Cu-ETP1, Cu-OF1, Aluminium und Histral®-Legierungen
- Einzeldraht-Ø
- Ø 0,10–0,40 mm
- Querschnitt
- 0,25–400 mm²
- Oberflächen
- Blank, verzinnt, vernickelt oder versilbert
- Zustand
- Hart oder weich geglüht
- Problemlos aufweitbar.
- Die Abschirmwirkung lässt sich durch den Flechtwinkel anpassen.

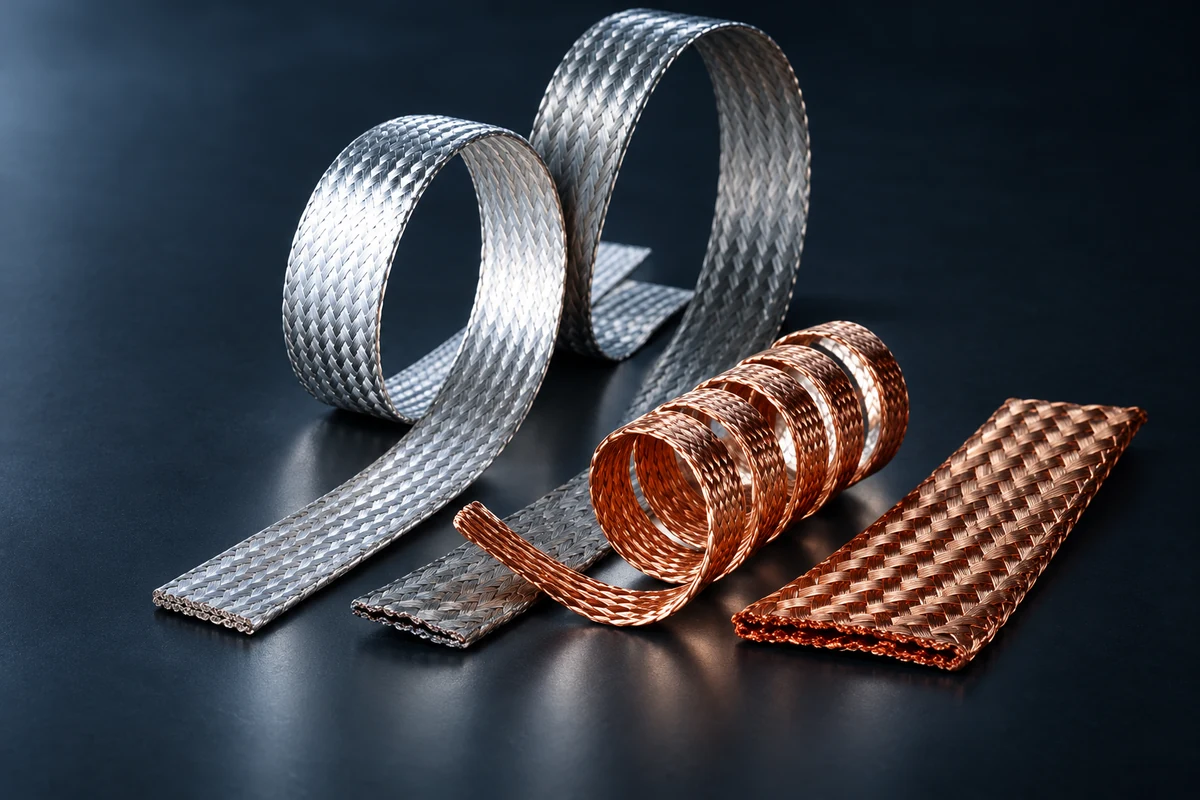

Gewebe- und Massebänder
Flexible Flachlitzen als Massebänder, Verbinder und elektrotechnische Komponenten.
- Werkstoffe
- Cu-ETP1, Cu-OF1, Aluminium oder Histral®-Legierungen
- Einzeldraht-Ø
- Ø 0,05–0,40 mm
- Querschnitt
- 0,09–400 mm²
- Oberflächen
- Blank, verzinnt, vernickelt oder versilbert
- Zustand
- Hart oder weich geglüht
- Hohe Maßgenauigkeit mit fertigungstechnisch anpassbaren Abmessungen.
- Auch in ungewalzter Form lieferbar.

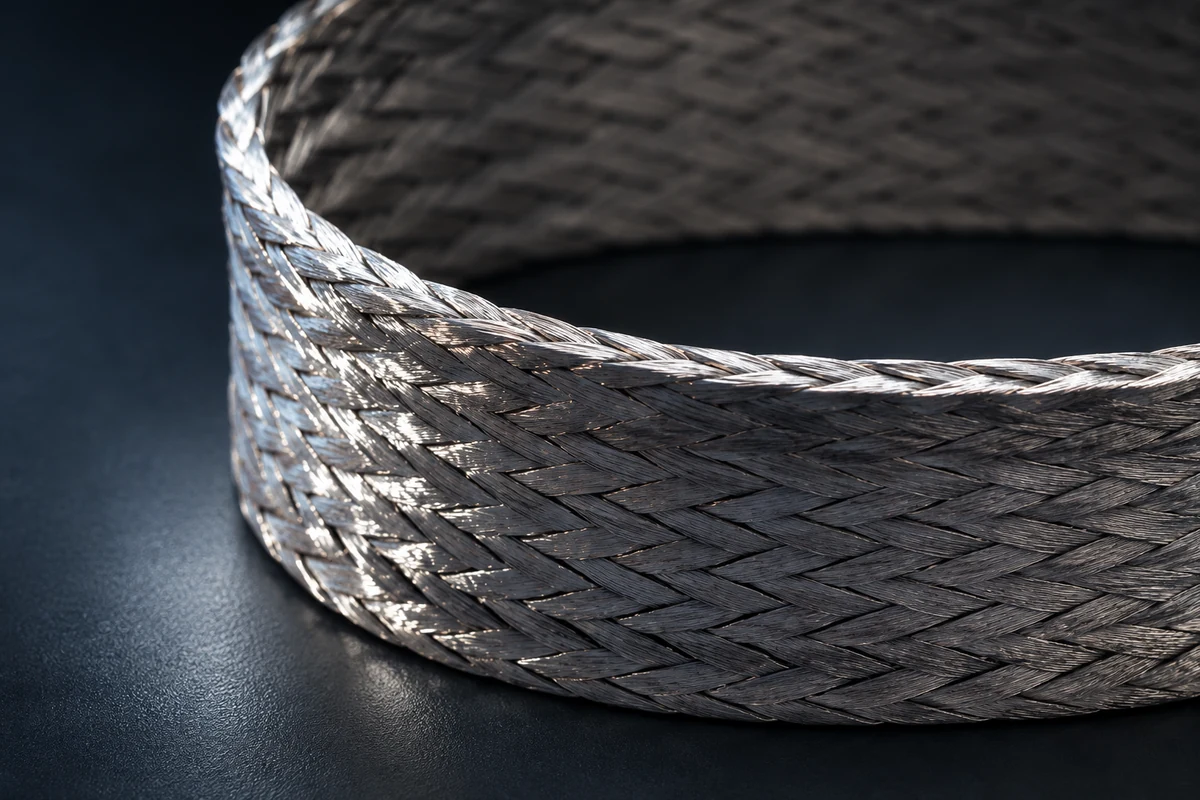

Profilierte Flachlitzen und Gewebebänder
Flache Geflechte mit ausgeprägten rechtwinkligen Kanten und genau definierten Abmessungen.
- Werkstoffe
- Cu-ETP1, Cu-OF1 und Histral®-Legierungen
- Einzeldraht-Ø
- Ø 0,05–0,40 mm
- Querschnitt
- 25–150 mm²
- Oberflächen
- Blank, verzinnt, vernickelt oder versilbert
- Zustand
- Hart oder weich geglüht
- Variable Breiten und Dicken bei gleichem Querschnitt.
- Verschiedene Querschnitte lassen sich übereinander kombinieren.
- Enge Toleranzen und verbesserte Schweißfähigkeit in automatisierten Prozessen.
Individuell abgestimmt
Die passende Ausführung für Ihr Projekt.
Werkstoff, Abmessungen und Oberfläche stimmen wir auf Ihre Anwendung ab. Sprechen Sie mit uns über weitere Varianten und Sonderlösungen.
Direkt zu AB-Wire
Lassen Sie uns über Ihr Projekt sprechen.
Sie interessieren sich für Geflechte. Beschreiben Sie Ihre Anwendung, die gewünschten Abmessungen oder Ihre technischen Anforderungen.
info@ab-wire.com +49 9141 918-0
